一、 主要用途与适用范围

铝型材精密切割锯床，是为适应我国铝、塑型材加工业的发展而开发的新机型。该机可通过电气系统自动完成加工全过程，操作简单、安全可靠、技术先进、易于维护保养。主要用于铝型材、门窗、幕墙型材的下料切割。刀具使用硬质合金锯片，切削速度快、生产效率高、加工精度高。

二、 主要技术参数

1、电    源：                 380V  50HZ  三相四线制

2、电机功率：                 2.2KW

3、气源工作压力：             0.5～0.8MPa

4、耗气量：                   0.6L/min

5、锯片规格：                 φ450×4.4×φ30   Z=120

6、锯片转速：                 3400r/min

8、锯切角度：                 45°，90°

9、锯切宽度MAX：            120mm

10、锯切高度MAX：           200mm×90°，120 mm×45°

11、进刀速度：                无级调速0~3m/min

12、外形尺寸：               1100×1350×1750mm

13、重量：                   500kg

三、 主要结构

1、 结构特点

机床的床身上装有一个锯头。锯头为固定的，切割准确可靠。

    床身左右两侧装有可移动的定料托料台，电气控制元件按装在机头上。工件放到工作台上后，只要操作人员按操作规程按下按钮，机器即完成工件压紧、切割、刀具返回、压紧松开等工序。

该机的设计充分考虑到了工作人员的安全。锯头运动部分，全部罩在可开启的，坚固的安全罩内。气动控制系统设有手控制按钮，保证操作安全。

    2、主要组成

    本机主要由电器箱、锯头、床身、操作台、托料架、工作台等主要部分组成。

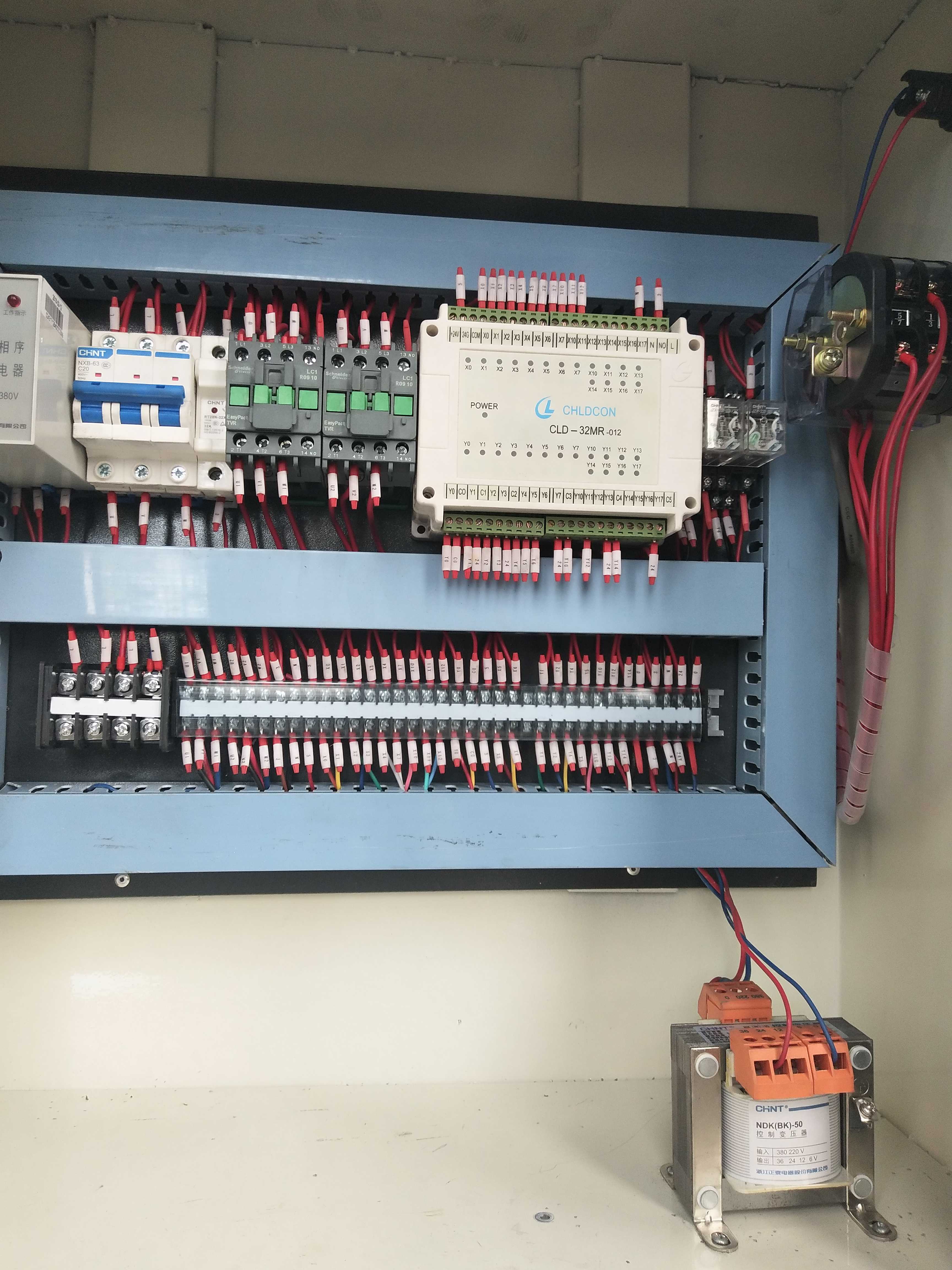

2．1、电器箱

本机型电器箱为一体，电器保护元器件、电源开关等均装于此箱，通过电线、与机床相应的运动部件连在一起。

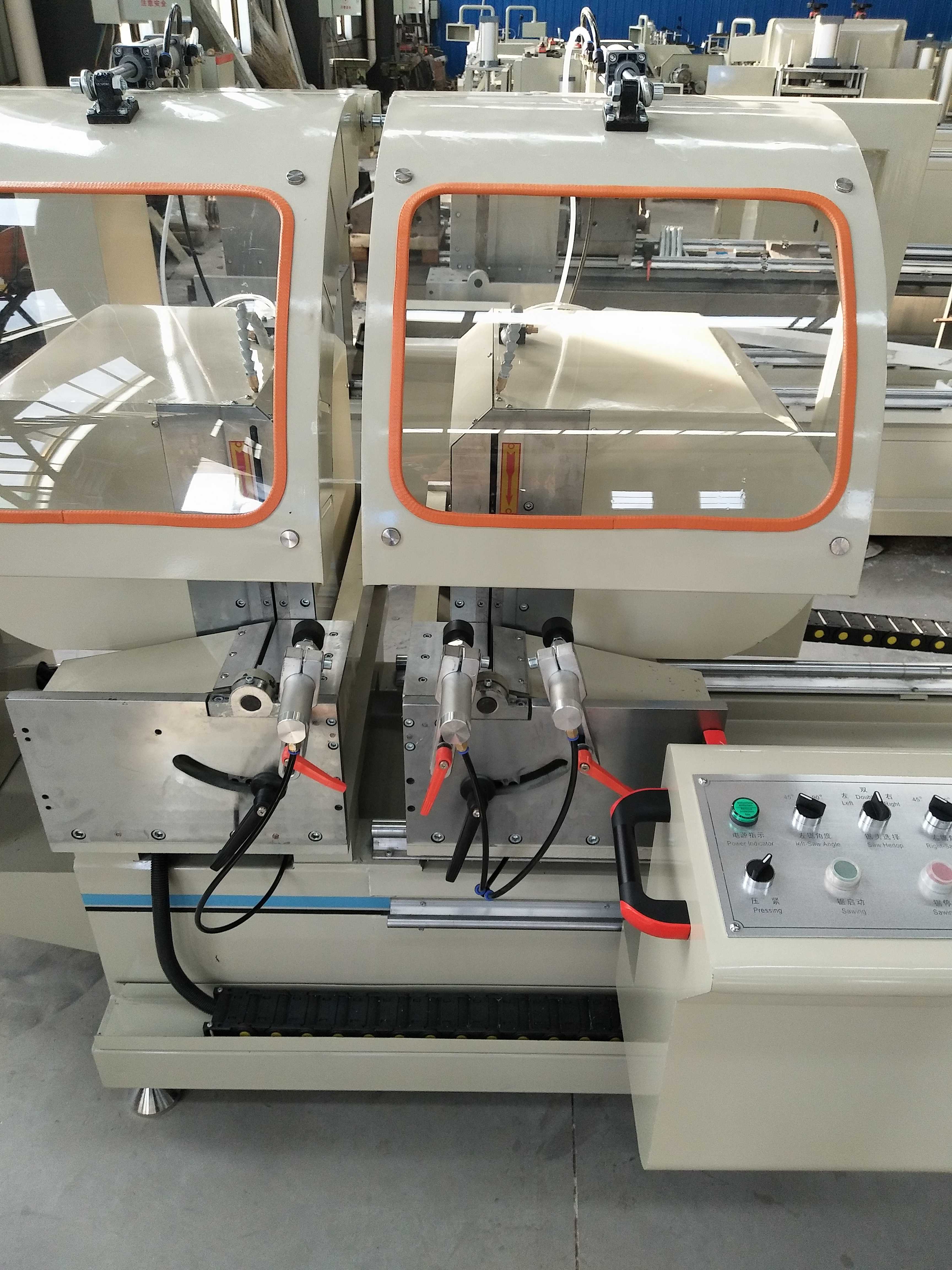

2．2、锯头

锯头为固定锯头，锯片的切割进给由双作用气液阻尼缸完成。其气动控制系统具有无级调速的功能，根据加工需要，可调节其进给及返回的速度，使之具有慢速进给快速返回的功能。

2．3、床身

它是由低碳钢矩型钢管焊接而成，焊后经时效处理，确保了床身的刚性和稳定性。

2．4、操作台

操作台装在机身前侧，高度适中，操作方便。
